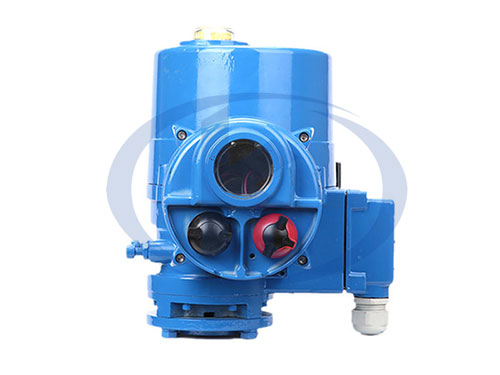

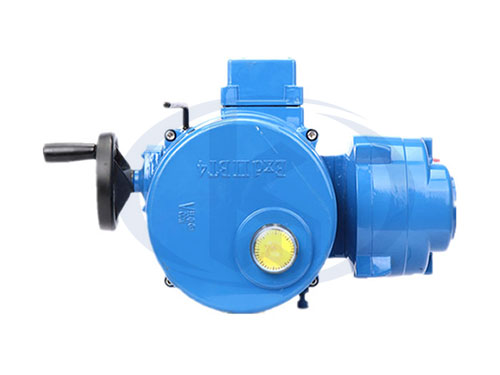

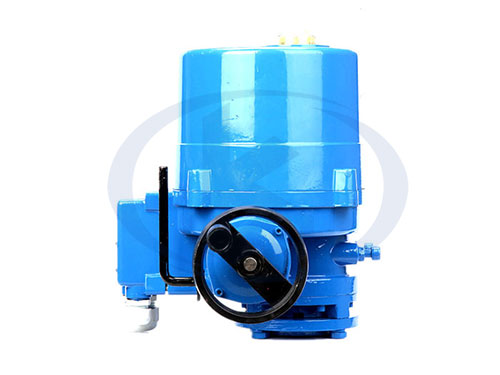

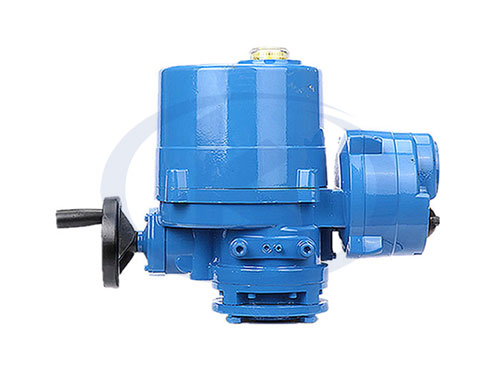

【產品展示】
【性能特點】
HQ/HQM系列電動執行器是我司新一代升級產品，在采用國際先進的超大規模集成電路技術的基礎上，研發的新一代智能化、數字化、多功能的電動執行機構。非侵入式設計，通過手持遙控器即可對執行器的參數、功能進行設定、修正或組態設置。機電一體化的結構設計，造就了其優異的性能、輕巧美觀、調試簡單、操作方便的特點。更適合于和各種閥門、風門等配套，組成執行單元，廣泛應用于電站、石油、鋼鐵、化工、輸油管道、污水處理等自動控制系統中，既能滿足頻繁調節控制（HQM系列），又能滿足斷續控制的要求 （HQ系列）。【主要功能】
|
•遙控器設定、操作、復位功能
•執行器閥位顯示功能
•執行器運行狀態顯示功能
•行程限位保護功能
•力矩保護功能
•觸點方式（常開/常閉）選擇功能
|
•瞬間反向保護功能
•故障自診斷功能
•兩線控制設置功能
•條件控制設置功能
•外部聯鎖設置功能
|
•ESD超越保護設置功能
•中斷設置功能
•狀態指示觸點功能
•電源相序自動調整功能
•電機過熱保護功能
|
| 型號規格 | 上限輸出轉矩 | 額定轉矩 |
行程時間 60/50H |
閥門上限軸徑 | 電機功率 (F級) | 額定電流 | 手輪轉數 | 重量 |
|
單相 110V/220V |
||||||||
| N. m | N. m | S | mm | W | A | n | kg | |
| HQ10 | 100 | 85 | 14/17 | 22 | 25 | 1.30/0.60 | 8.5 | 11 |
| HQ20 | 200 | 125 | 17/20 | 22 | 40 | 1.60/0.80 | 10 | 12 |
| HQ30 | 300 | 160 | 17/20 | 22 | 45 | 1.70/1.10 | 10 | 13 |
| HQ40 | 400 | 235 | 20/25 | 32 | 50 | 2.00/1.20 | 12.5 | 17 |
| HQ50 | 500 | 420 | 20/25 | 32 | 90 | 3.60/1.70 | 12.5 | 19 |
| HQ60 | 600 | 500 | 24/29 | 42 | 90 | 3.60/1.70 | 14.5 | 22 |
| HQ80 | 800 | 670 | 24/29 | 42 | 140 | 4.00/2.00 | 14.5 | 23 |
| HQ100 | 1000 | 840 | 24/29 | 42 | 180 | 4.80/2.40 | 14.5 | 25 |
| HQ200 | 2000 | 1680 | 24/29 | 42 | 200 | 4.90/2.70 | 14.5 | 53 |
| HQ300 | 3000 | 2520 | 24/29 | 42 | 200 | 4.90/2.70 | 14.5 | 53 |
注：電機的起動電流約為額定電流的2倍
表二HQM調節型角行程執行器的型號和規格（單相）
| 型號規格 | 上限輸出轉矩 | 額定轉矩 |
行程時間 60/50H |
閥門上限軸徑 |
電機功率 (F級) |
電流 |
手輪 轉數 |
重量 |
|
單相 110V/220V |
||||||||
| N. m | N. m | S | mm | W | A | n | kg | |
| HQM10 | 100 | 55 | 14/17 | 22 | 25 | 1.30/0.58 | 8.5 | 11 |
| HQM20 | 200 | 105 | 17/20 | 22 | 45 | 1.70/0.95 | 10 | 13 |
| HQM30 | 300 | 165 | 17/20 | 22 | 45 | 1.70/0.95 | 10 | 13 |
| HQM40 | 400 | 215 | 20/25 | 32 | 60 | 2.80/1.30 | 12.5 | 18 |
| HQM50 | 500 | 270 | 20/25 | 32 | 90 | 3.60/1.50 | 12.5 | 19 |
| HQM60 | 600 | 325 | 24/29 | 42 | 90 | 3.60/1.50 | 14.5 | 22 |
| HQM80 | 800 | 432 | 24/29 | 42 | 140 | 4.00/2.15 | 14.5 | 23 |
| HQM100 | 1000 | 540 | 24/29 | 42 | 180 | 4.80/2.45 | 14.5 | 25 |
| HQM200 | 2000 | 1080 | 24/29 | 42 | 200 | 4.90/2.70 | 14.5 | 53 |
| HQM300 | 3000 | 1620 | 24/29 | 42 | 200 | 4.90/2.70 | 14.5 | 53 |
注：電機的起動電流約為額定電流的2倍，上限轉矩約為額定轉矩的1.2倍
表三HQM調節型角行程執行器的型號和規格（三相）
| 型號規格 | 上限輸出轉矩 | 額定轉矩 |
行程時間 60/50H |
閥門上限軸徑 |
電機功率 (F級) |
電流 | 手輪轉數 | 重量 |
|
三相 380V/440V |
||||||||
| N. m | N. m | S | mm | W | A | n | kg | |
| HQM10 | 100 | 85 | 14/17 | 22 | 25 | 0.28/0.20 | 8.5 | 11 |
| HQM20 | 200 | 165 | 17/20 | 22 | 45 | 0.50/0.36 | 10 | 13 |
| HQM30 | 300 | 250 | 17/20 | 22 | 45 | 0.50/0.36 | 10 | 13 |
| HQM40 | 400 | 335 | 20/25 | 32 | 60 | 0.45/0.35 | 12.5 | 18 |
| HQM50 | 500 | 420 | 20/25 | 32 | 90 | 0.73/0.60 | 12.5 | 19 |
| HQM 60 | 600 | 500 | 24/29 | 42 | 90 | 0.73/0.60 | 14.5 | 22 |
| HQM80 | 800 | 670 | 24/29 | 42 | 140 | 0.80/0.72 | 14.5 | 23 |
| HQM100 | 1000 | 840 | 24/29 | 42 | 180 | 0.98/0.80 | 14.5 | 25 |
| HQM200 | 2000 | 1080 | 24/29 | 42 | 200 | 4.90/2.70 | 14.5 | 53 |
| HQM300 | 3000 | 1620 | 24/29 | 42 | 200 | 4.90/2.70 | 14.5 | 53 |
注：電機的起動電流約為額定電流的2倍
| 型號規格 | HQ10 | HQ20、HQ30 | HQ40、HQ50 | HQ60、HQ80、HQ100 | HQ200、HQ300 |
| D(Max) | 22 | 22 | 32 | 42 | 75 |
| E | 55 | 55 | 75 | 85 | 120 |
| F | 43 | 42 | 49 | 55 | 109 |
| G | 2 | 2 | 2 | 2 | 7 |
| H | 392 | 410 | 413 | 475 | 475 |
| I | 75 | 93 | 100 | 110 | 110 |
| J | 182 | 192 | 220 | 230 | 230 |
| K | 71 | 76 | 75 | 81 | 81 |
| L | 230 | 232 | 251 | 302 | 302 |
| M | 301 | 308 | 325 | 383 | 383 |
| N | 102 | 120 | 145 | 175 | 214 |
| O | 75 | 82 | 94 | 110 | 93 |
| P | 157 | 175 | 148 | 245 | 233 |
| Q | 260 | 285 | 297 | 355 | 326 |
| R | 108 | 108 | 130 | 178 | 178 |
| S | 102 | 126 | 126 | 170 | 170 |
| T | 538 | ||||
| U | 176 | ||||
| X | 449 | ||||
| Y | 16 | ||||
| Z | 375 |
| 型號規格 |
法蘭號 ISO5211 |
螺孔中心距 mm |
螺孔規格 |
螺孔深度 mm |
| HQ10 | F07 | 70 | 4-M8-6H | 12 |
| HQ20、HQ30 | F07 | 70 | 4-M8-6H | 12 |
| F10 | 102 | 4-M10-6H | 12.5 | |
| HQ40、HQ50 | F10 | 102 | 4-M10-6H | 16 |
| F12 | 125 | 4-M12-6H | 20 | |
| HQ60、HQ80、HQ100 | F12 | 125 | 4-M12-6H | 18 |
| F14 | 140 | 4-M16-6H | 20 | |
| HQ200、HQ300 | F16 | 165 | 4-M20-6H | 30 |
| ★F14 | ★140 | ★4-M16-6H | ★30 |
驅動套與閥桿的連接方式：
驅動套與執行器為花鍵連接，客戶未指定連接形式及尺寸時，出廠隨執行器配套中間留有通孔，未加工連接尺寸的驅動套。
本公司可按客戶要求，在交貨時一并提供適合閥軸聯接的驅動套(需收取一定的加工費用)，如有需要請事先提出并在圖紙上注明加工尺寸及要求。
